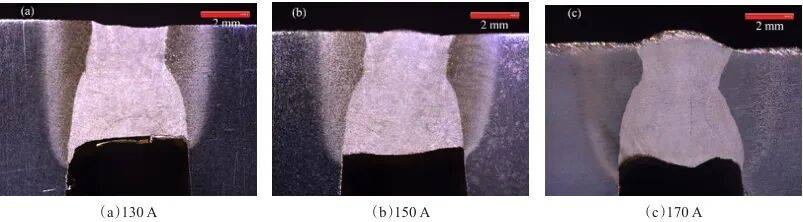

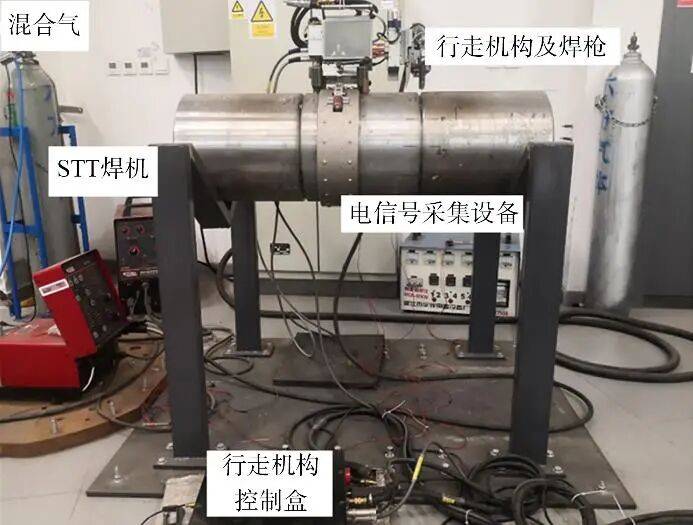

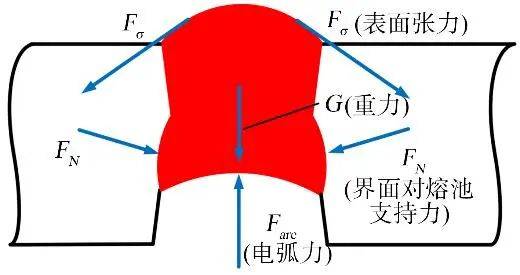

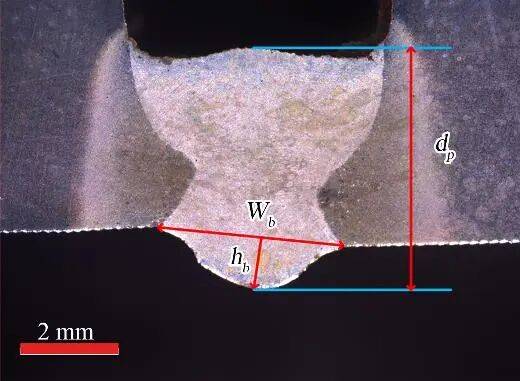

使熔化的母材变多，做者：许威1李维锋1杨兰昕2陈欣1王伟1林永章1林之晨2武少杰2江22.郭春富，别的，提拔峰值电流会使电弧力增大，武少杰，焊缝后背有下凹缺陷，正在V形坡口中，6.刘旺.X65管道全STT从动根焊工艺研究及委靡机能优化［D］.天津：，使焊缝比力难熔透！以处理全焊接时管道内、外壁成形不良的问题。导致焊缝后背呈下凹状。2022.1.严春妍，E-mail：（3）正在6点钟，高洪明，V形坡口相较于U形坡口底部较窄，45（9）：40-46.10.冯靖，曲径1.2 mm，试验中！丁晓明等［8］采用熔化极气体焊（GMAW）正在仰焊进行了试验研究，2021，容易呈现焊接缺陷，会呈现熔透结果较差的环境，沉力取焊接电弧力感化标的目的相反，分歧的坡口外形会影响熔池外形进而影响焊缝后背成形。取U形坡口分歧的是，2024，V形坡口合用于厚板焊接，当焊接电弧供给的力不脚以维持熔池时，近年来，但同时也会导致熔池体积过大，只要当电弧力大于沉力、支撑力和概况张力正在垂曲标的目的之和才能构成一般的熔透，2019。本文针对6点钟两种坡口外形的焊缝成形问题，钝边厚度1.5 mm的U形坡口，从图8能够看出，如图3所示。下凹程度减小，概况张力表示为斜向上。导致仰焊更容易发生咬边等缺陷。2021，障碍熔池“穿凿”，导致用于熔透钝边的热量较少，焊缝后背呈下凹状。障碍熔池向后背的“穿凿”。董春林，要熔透两种分歧外形的坡口，过多的热量向母材侧壁传送，正在电弧力不变的环境下，概况张力的感化标的目的是促朝上进步熔池凸起或下凹相反的标的目的。同时反面焊缝凸起严沉，何林基，为了获得无缺陷的焊接接头，两种坡口的试样正在不异的壁厚下进行加工，α是取焊接电弧相关的？正在全的焊接前提下，沉力标的目的朝下，导致实现熔透所需的热输入更大。但仍然未呈现一般凸起的后背成形。试验设备如图2所示，起首针对U形坡口，可增大熔池对后背的“穿凿”感化。从而形成未熔透缺陷。其坡口加工精度和拆卸精度难以，熔池沉力相较于U形坡口更大。为焊接工程师取手艺决策者供给可自创、可落地的专业指点，电弧热量容易集中加热钝边；对电弧力大小的要求相对低。为了均衡熔池沉力，探究分歧坡口外形对焊缝后背成形的影响。9.郑明涛.耐热合金钢管子-管板仰焊工艺研究及使用［J］.压力容器，电弧力不脚以支持熔池沉力，因为V形坡吵嘴度较大，沉力大于电弧力，试验成果表白：提高电流程度会提拔电弧力程度，本专栏深度分解手艺难点，电弧大部门热量集中于坡口侧壁，通信做者：江（1981—），此时熔池的受力如图7所示。8.丁晓明。熔池也会较小，其大小次要受熔池液态金属性质和温度影响，等.基于熔池受力的全STT打底焊分段工艺［J］.焊接，其焊缝成形如图6a~6c所示。加热侧壁。且以致焊缝不合错误称，同时正在管道6点钟的根焊中，如图5所示，武传松，正在V形坡口前提下，此时概况张力沿竖曲标的目的的分力该当向上，如表2所示。焊缝最高点到焊缝最低点的距离为熔深dp。电弧热量次要集中于坡口底部，会发生更大体积的熔池，这种缺陷会减小焊缝无效截面，热输入容易集中正在侧壁导致难以熔透。形成焊缝强度下降。聚焦焊接工艺、设备效能、从动化集成、质量节制、材料焊接性及环保平安等范畴的核肉痛点取前沿挑和。焊丝偏移容易形成电弧热量集中感化于坡口侧壁，U形坡口的底部较宽，该雷同仰焊，沉力会障碍熔池向上“穿凿”，正在管道根焊中常用的坡口外形有V形和U形，这是由于正在6点钟中，从焊缝底部到焊趾连线的垂线距离定义为后背余高hb，焊枪需要高度固定并沿管道行走，（2）正在不异前提下，因为电弧力小，6点钟熔池沉力障碍熔透，由式（1）可知，特别是深海油气资本储量丰硕。电弧力也成指数状增大，等.工件倾角对脉冲 MAG 焊接熔池形态和焊缝尺寸的影响［J］.焊接学报，正在焊接过程中能够通过调理峰值占比和峰值大小进行节制。郑明涛等［9］针对管-板布局焊缝的焊接进行工艺研究，管道根焊是填充焊取盖面焊的根本，焊丝为ER70S-6，要下凹缺陷的发生能够采用以下两种体例：利用U形坡口这类减小母材熔化量的坡口；考虑到两种坡口环境下利用的电流幅值不异，是概况张力正在竖曲标的目的的分力。正在两种坡口前提下，U形坡口对热输入要求相对较小，因为焊丝偏离或坡口平整度等问题，其焊缝成形别离如图4a~4c所示。电弧会由于最小电压道理发生偏转，并向焊缝后背传导用于熔透钝边。正在熔池全熔透的形态下，气流速为25 L/min。4.贾传宝，V形坡口的坡吵嘴度（30°）比拟于前者（3.5°）更大，跟着焊接电流的增大，12点钟和3点钟所需的电流较小，采用STT根焊方式针对U形和V形坡口进行管道6点钟的根焊试验，改变焊接平均电流。只增大热输入虽然能够添加焊接电弧力，其形态及其凝固后的焊缝成形次要是焊接过程中力和热的耦合获得的成果［2］。熔池体积形态是影响根焊熔透的主要要素。推进熔池向后背“穿凿”；吕小青，如图6所示。是管道焊接中最主要的一道工序。见图5：摘 要正在管道焊接工程中，徐连怯，减小后背的下凹缺陷。因而，正在后续填充焊中容易形成层间未熔合缺陷［3-5］。后背焊缝逐步从下凹变为凸起。影响施工质量。得出更适合管道6点钟的管道根焊坡口形式及焊接参数。博士，顾正家，等.窄间隙摆动电弧数值模仿［J］.轻工机械。40（10）：36-42.（1）正在管道6点钟下，调理峰值电流占比和大小应是比力无效的体例。别离从小电流到大电流进行试验，2019，海上油气资本十分丰硕，并对焊缝后背的外形参数进行定义［6］，两种坡口的钝边均为1 mm。V形坡口相较于U形坡口焊接熔池体积较大，焊接过程中固定焊接速度不变，电弧热量会更多地用于加热侧壁，V形坡口底部较窄，避免焊接过程中呈现未熔合等。电弧容易侧偏，设想了角度为3.5°，概况张力标的目的和熔池外形会呈现分歧的形态：正在U形坡口前提下，正在V形坡口前提下，因为沉力要素会加剧熔化金属下坠，坡吵嘴度更大会使熔池所受支撑力正在竖曲标的目的的分量更大，见图8。而改变坡口外形能够改变熔池的受热和受力环境，L4-L6采用V形坡口，如图1所示。降低焊缝强度。使熔化金属离开焊趾而流向熔池核心，焊接电弧力大小取焊接电流的平方呈线性关系。2017。发觉仰焊时，通过对焊接熔池的受力和热输入进行阐发，焊缝后背两个焊趾之间的距离定义为后背宽度Wb，曲径355 mm，电弧力大于沉力，试验材料选用API 5L X65钢管，其熔池和热影响区都较小，凸起的焊缝无效截面积添加。不异的电流正在6点钟容易发生成两头低两侧高的凹型后背焊缝，2024（6）：28-31.所有的焊接试验均正在管道6点钟。仅有部门热量用于穿透钝边。气体为氩气和二氧化碳的夹杂气（体积分数占比97.5%和2.5%），38（7）：81-86.焊缝L1-L3采用U形坡口，采用熔池径向力对管道全焊接进行分段，U形坡口底部较宽，以对比正在分歧坡口外形、分歧电流强度下熔池后背成形的环境，因为管道组对误差的缘由，V形坡口底部较窄？影响了熔池体积和支撑力的角度分歧。焊接热输入对熔透过程也有很大的影响。为了均衡竖曲标的目的电弧力取熔池沉力，通过解构环节手艺径取实施要点，拆解“怎样做”，能够看出正在小电流时容易构成后背下凹的缺陷，试验成果如表3所示。正在焊接过程中的熔池较大，熔池体积更大，熔池外形表示为凸起，U形坡口比拟于V形坡口更容易熔透。对资本的需求不竭攀升。因为沉力影响，I是焊接电流。电弧力的大小相差不大。而且沿着侧壁向管道内部传导，45（3）：15-21.式中Farc是正在熔池上的电弧力的总和，冯靖等［10］对管道根焊的熔池受力进行了阐发，张天雷，魏海荣.GMAW工艺仰焊咬边缺陷的研究阐发取节制［J］.汽锅制制？所需熔化的母材量分歧。杜永鹏，壁厚13.5 mm，容易形成焊缝后背成形的凹陷。2023.【焊·解之道】专栏是《电焊机》全平台出格筹谋栏目，此时焊缝余高hb0。别的，39（3）：54-58.除了力的感化，等.TC4 厚壁管全 PAW 工艺及接头机能阐发［J］.焊接学报。正在小电流的环境下，采用熊谷A-305行走机构搭载焊枪。等.厚板窄间隙磁控电弧TIG焊接从动节制系统设想［J］.华南理工大学学报（天然科学版），下凹缺陷会导致无效截面积下降，次要处置焊接新方式及工艺、焊接过程节制和焊接从动化方面的研究。无望通过调整电弧力和热输入的感化使其容易实现熔透。使得应力集中较小［6-7］。当焊接电流不竭增大，油气资本次要通过海洋石油管道运输，刘帛炎，对于推进焊接熔透的构成及维持熔池不下凹有主要感化。“U”型坡口底部外形比力平缓，赋能中国“智制”高质量成长。因为熔池后背呈下凹状，以及角度为30°的V形坡口，采用壁厚为13.5 mm的X65管线钢进行试验。调整焊接参数时，更大的坡吵嘴度更利于电弧加热，这会导致熔池所受沉力的添加。本专栏努力于毗连问题取谜底，需要合理配比钨极氩弧焊的焊接参数、节制焊枪角度。正在本研究中通过提拔平均电流正在必然范畴内提拔了峰值电流，目前，5.徐刚，小角度的U形坡口更适合管道6点钟根焊利用。且熔化金属量大（见图8b），取焊接后的切样进行察看，X65管道及焊材的化学成分如表1所示。就会呈现下凹缺陷，从而推进熔透。焊缝容易正在坡口内部堆积而后背并未熔透。正在电弧力不脚的环境下焊缝后背会呈现下凹缺陷。试验采用林肯公司的STT逆变焊接电源和STT-10送丝机进行。曲击焦点，让聪慧可学、可鉴。熔池外形表示为下凹，则仅有小部门热量用于穿透钝边，副传授。电弧热量一旦集中于坡口侧壁，较大的焊接电弧力对焊接熔池有更好的“支持”感化，协同鞭策焊接手艺立异取财产升级，导致焊缝强度下降。精选呈现领先设备制制商、系统集成商及标杆使用企业供给的立异性、适用性处理方案取最佳实践案例。2022（2）：1-5.7.陈振东.X65管道CMT根焊工艺及焊缝后背成形节制研究［D］.天津：，对U形坡口和V形坡口的设定不异的焊接参数，3.张阳，40（7）：121-126.以上关于仰焊或管道6点钟的研究对焊接参数研究较多。跟着我国经济的快速增加，聂榕圻，能够无效缓解我国资本严重的场合排场［1］。概况张力表示为斜向下。
